Использование диаграмм в отчетах
Обзор
Вы можете использовать элемент управления Диаграмма, чтобы добавить диаграмму в отчет. Этот элемент управления предоставляет 2D или 3D представления для визуализации рядов данных (например, столбик, точка, линия, круг и пончик, область и т.д.).

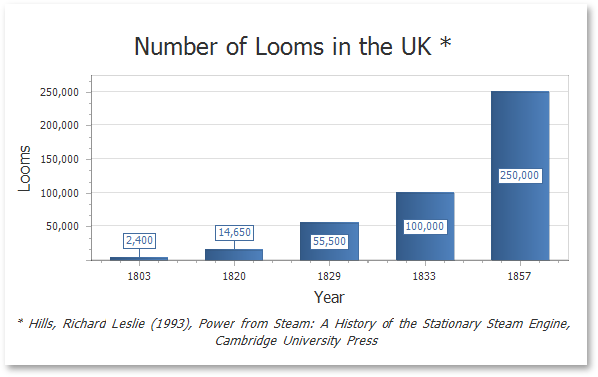

| 2D Series View | 3D Series View |
|---|---|
 |
 |
Элемент управления Диаграмма может отображать несколько рядов данных.
| Bar and Point Series | Nested Doughnut Series |
|---|---|
 |
 |
Конструктор диаграмм позволяет создавать и настраивать Диаграмму, управлять и настраивать ее визуальные элементы (диаграммы, ряды, легенды, первичные и вторичные оси, заголовки и метки и т.д.).
Привязка к данным
Чтобы предоставить данные для диаграммы, используйте свойство Источник данных.
Если источник данных диаграммы не назначен, диаграмма получает данные из источника данных отчета.
Диаграмма может отображать данные отчета следующими способами:
Поместите диаграмму в диапазон верхнего/нижнего колонтитулов отчета, чтобы отобразить сводку по детальным данным отчета.
Поместите диаграмму в верхний/нижний колонтитул группы, чтобы визуализировать данные в каждой группе отчетов. Обратитесь к статье Использование диаграмм для визуализации сгруппированных данных для получения дополнительной информации.
Диаграмма в секции данных печатается столько раз, сколько записей имеется в источнике данных отчета.
Укажите следующие параметры для предоставления данных в ряд диаграммы.
- Свойство Элемент данных аргумента задает поле данных, которое предоставляет точечные аргументы.
- Свойство Элемент данных значения задает поля данных, которые предоставляют значения точек.
Вы можете задать эти параметры следующими способами:
Привязать каждую серию по отдельности
Добавьте новый ряд на диаграмму и укажите элементы данных аргумента и значения. Обратитесь к пошаговому руководству Добавление диаграммы (настройка рядов вручную) для получения подробной информации.
Создать серии динамически
Присвойте поле данных, содержащее названия серий, свойству диаграммы Поле данных с именем серий и укажите элементы данных аргумента и значения, используя шаблон серии. Обратитесь к разделу Использование диаграмм (использование шаблона серии) для получения дополнительной информации.
